မိုဘိုင္းဖုန္း Hardware ပိုင္းနဲ႔ပတ္သတ္ျပီး ဆင္းကဒ္ေတြ အလုပ္လုပ္ပံု

မႏၲေလး နဲ႔ ရန္ကုန္ၿမိဳ႕တို႔မွာဖြင့္လွစ္ထားတဲ့ MMAS မိုဘိုင္းဖုန္းျပဳျပင္သင္တန္းသို႔တက္ေရာက္လိုသူမ်ားအတြက္
မိုဘိုင္းဖုန္း Hardware ပိုင္းနဲ႔ပတ္သတ္ျပီး ဆင္းကဒ္ေတြ အလုပ္လုပ္ပံုကိုမ်ွေဝလိုက္ပါတယ္

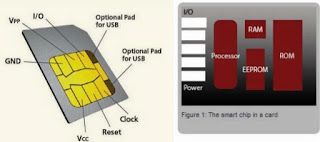

ဆင္းကဒ္ေတြမွာ ငုတ္ပင္ေလးေတြ ၆ခုရွိပါတယ္ အဲ့ထဲမွာ အလုပ္လုပ္တဲ့ပင္က ငါးခုသာရွိပါတယ္။



အဲ့ထဲက တစ္ခုက အဆက္အသြယ္ လံုးဝမရွိပါ
အဲ့ငါးခုက ဘယ္လို အလုပ္လုပ္လည္းဆိုတာက ေတာ့

(၁) SIM DATA (အဲ့လမ္းေျကာင္းေလးကေတာ့ ဆင္းကဒ္ထဲသိမ္းဆည္းနိုင္တဲ့
မန္မိုရီ လမ္းေျကာင္းေလးျဖစ္ပါတယ္)

(၂) SIM Clock (ဒီလမ္းေျကာင္းေလးကေတာ့ နာရီတစ္လံုးလိုပဲ အခ်ိန္နဲ႕တေျပးညီ ေဒတာေတြ
ကိုလက္ခံတာပဲျဖစ္ျဖစ္ ပို့လိုက္တာပဲျဖစ္ျဖစ္ ျပေပးတဲ့လမ္းေျကာင္းတစ္ခု ျဖစ္တယ္)
 ဥပမာ-massage ပို့လိုက္တဲ့အခါ လက္ခံရရွိတဲ့ဖုန္းတြင္ ခ်က္ခ်င္းအခ်ိန္နဲ႕တေျပးညီရရွိသလိုမ်ိဳးေပါ့....

(၃)SIM RESET(ဒီလမ္းေျကာင္းကေတာ့ frequency signal ေတြကို အခ်ိန္နဲ့ တေျပးညီလုပ္ေဆာင္ခ်က္ေတြကို
အစကေန အသစ္ျပန္စ ေစတဲ့ reset ခ်ေပးတဲ့ ခလုပ္တစ္ခုလိုပါပဲ )

(၄) VSIM (ဆင္းကဒ္ကို အလုပ္လုပ္ဖို႕အတြက္ ဗို ့ေပးသြင္းတဲ့ 'B+'လမ္းေျကာင္းေလးတစ္ခုပါ)

(၅) SIM GROUND ( ground ခ်ထားတဲ့လမ္းေျကာင္းေလးပါ တစ္နည္းအားျဖင့္ '-'လမ္းေျကာင္းေပါ့ )

(၆)NC (not connect အဆက္အသြယ္မရွိတဲ့ လမ္းေျကာင္း ေပါ့
အဲ့ေတာ့ ကြ်န္ေတာ္တို ့က ဆင္းကဒ္မသိတဲ့ ဖုန္းေတြျပင္မယ့္အခါဆိုရင္ VSIM လမ္းေျကာင္းမွာ ဗို႕ေရာက္ရဲ့လား ဆိုတာ စစ္ရပါမယ္ မေရာက္ဘူး ဆိုရင္ အဲ့လမ္းေျကာင္းကို လိုက္ရပါမယ္ အျဖစ္အမ်ားဆံုးက အဲ့လမ္းေျကာင္းေလးပါ .....

တစ္ခ်ိဳ ့ေရဝင္ထားတဲ့ ဖုန္းေတြမွာဆို SIM Connector ေဘးက EMI FILTER ေလးလဲလိုက္ရင္ေကာင္းသြားတာမ်ားပါတယ္

EMI FILTER ဆိုတဲ့ SIM Connector မွာရွိတဲ့ လမ္းေျကာင္းေတြအားလံုး
က EMI FILTER ကိုျဖတ္ျပီးမွ ပါဝါအိုင္စီနဲ႕ CPU ကိုသြားတာပါ အမွားပါရင္လည္း
ေစတနာ အမွားလို ့ပဲ လက္ခံေပးပါ။
